계측용어 및 정의에 대해서

계측용어 및 정의에 대해서

정격 용량(R.C.)

사양을 유지하여 측정할 수 있는 상한 최대 부하.정격하중, 정격부하라고도 한다.

​

정격출력(R.O.)

정격부하출력에서 무부하출력을 뺀 값. 통상 mV/V, mA(인가전압 1V당 출력) 또는 등가변형 등으로 나타낸다.

​

풀스케일(F.S.)

측정이 가능한 최대치.

​

0 밸런스

무부하시 출력의 값. 통상 정격 출력에 대한 %나 mV/V 단위, 변형값 환산치로 나타낸다.

​

비직선성

무부하시의 출력과 정격부하시의 출력을 연결하는 기준직선에 대한 부하증가시 출력과 최대편차를 정격출력에 대한 백분율로 나타낸다.

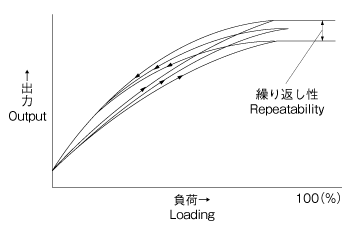

반복성

동일 조건으로 동일한 부하를 반복했을 때의 최대 출력차.통상 정격 부하에서 측정하고, 그 값을 정격출력의 평균값에 대한 백분율로 나타낸다.

히스테리시스

정격부하까지의 부하증가 시와 부하감소 시 사이를 왕복시켰을 때의 동일시험에 대한 출력차이의 최대치를 정격출력에 대한 백분율로 나타낸다.

권장 인가 전압

사용상 가장 적합한 인가 전압.

​

최대 인가 전압

특성을 변화시키지 않고 줄 수 있는 최대 인가 전압.

​

입력 저항

무부하로 입력 단자를 연 상태에서 측정하는 입력 단자간 저항.

​

출력 저항

무부하로 입력 단자를 연 상태에서 측정하는 출력 단자간 저항.

​

입출력 저항

입력단자 및 출력단자에서 본 저항값을 말하며, 입출력 저항의 공칭값을 말할 때에 한하여 사용한다.

​

절연 저항

변환기의 회로와 본체 간의 직류 저항

​

온도 보상 범위

출력 및 영점의 온도 영향이 사양에 정해진 값으로 유지되도록 보상된 온도 범위.

​

허용 온도범위

변환기의 특성에 영구변화가 일어나지 않는 정도의 사용범위

​

허용 과부하

정격 용량을 넘어 사양 외이긴 하지만, 특성상 영구 변화를 일으키지 않는 범위의 부하.정격 용량에 대한 백분율로 나타낸다.

​

한계 과부하

구조상 손상을 일으키지 않고 가할 수 있는 부하.최대 허용 과부하라고도 한다.

​

영점의 온도영향

무부하 상태에서 주위온도의 변화에 의해 일어나는 0 밸런스의 변화. 통상 10°C당 변화량을 정격용량에 대한 백분율로 나타낸다.

​

출력의 온도영향

주위온도의 변화에 의해 일어나는 정격출력의 변화. 통상 주위온도 10°C당 변화량을 정격출력에 대한 백분율로 나타낸다.

​

권장 결속

토크 사용상 가장 적합한 결속 토크의 범위.

​

최대 결속

토크 구조상 손상을 일으키지 않고 체결할 수 있는 결속 토크의 최대치.

​

정격 변위량

정격 하중을 가했을 때의 로드셀에서 무부하시 위치로부터의 변위량.

​

주의

출력의 전압 표시와 변형 표시

변환기의 출력전압표시에 사용되는 mV/V는 브리지전압 1V에 대한 출력전압(mV)을 나타냅니다.

이 전압과 변형량(×10-6)의 관계는 1mV/V=2000×10-6 변형되었습니다.
