제 품 특 징

· 측정범위 : 0 ~ 14 pH

· 삽입 깊이 58 mm

· 침적 및 삽입형 전극

· 온도 미보상 : 0 ∼ 105 ℃

· 아날로그 출력(pH)

· 릴레이 접점

· 기본케이블 : 7m

제 품 기 능

· PC-100 및 PC-110 pH/ORP 모니터는 마이크로 프로세서 기술을 사용하여 경제적인 가격으로 향상된 기능

· PT-1000 및 NTC 30K 온도 프로브와 호환가능

· 센서 기울기 성능 진단 및 오류 메시지

· PC-110은 하나의 릴레이 출력을 제공하여 프로세스 시스템

* ( PC-100은 샘플 모니터링을 위한 기능 )

적 용 분 야

· 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장, 측정공업, 생물, 제약, 음료, 식료품현장의 pH를 지속적으로 측정하고 조절가능

구 성 내 역

· PC-110 본체 1EA · S420-N 1EA

· 표준용액 PH4 500ml 1EA · 표준용액 PH4.01 500ml 1EA

· 한글메뉴얼

* pH 측정기 출고시 pH4, pH7 교정 후 출고 됩니다.

* 홀더 및 홀더브라켓 별도(침적형 사용시)

* 케이블 연장가능(연장시 케이블 및 중계박스 추가 구매필요)

* 온도센서가 포함된 pH Electrode 적용시 가격이 변동될 수 있습니다.

* 센서 보증 불가 (일반적인 현장 조건 및 샘플이 아닌 특수한 샘플조건)

=> 센서보증 관련내용은 사전에 스마트계측기 담당자와 반드시 통화하셔야 합니다.

본 체 사 양

품명		PC-100	PC-110
측정 범위	pH	-2~ 16pH
	ORP	- 2000~ 2000 mV
	온도	-30.0~130.0 ℃
분해능	pH	0.01 pH
	ORP	1 mV
	온도	0.1 ℃
정밀도	pH	± 0.01 pH ( ±1digit )
	ORP	± 0.1%( ±1digit )
	온도	± 0.2 ℃( ±1digit )
온도보상		NTC30K/ PT1000 auto recognized or Manual adjustment
동작온도		0 ~ 50℃
보관온도		-10 ~ 70℃
입력임피던스		> 1012 Ω( for pH/ORP )
디스플레이		LCD display
아날로그출력		Isolated DC 0/4~20mA corresponding to pH/ORP, max.500Ω
릴레이		기능없음	YES
접점		기능없음	ON/OFF, 240VAC 0.5A Max. One set of Hi/Lo Programmable
전원		100V~240VAC±10%，50/60Hz
설치방법		Panel mounting
외장재질		SPCC
크기		48 mm × 96 mm × 110 mm ( H×W×D )
Cuf off 치수		44mm × 92mm
중량		0.25 kg

전 극 사 양

품명	무보충형 pH 전극(Electrode)
측정원리	유리전극 방식
측정범위	0.00 ~ 14.00 pH
사용온도	0 ∼ 105 ℃
사용압력	150 psig at 100 ℃
비교전극	Ag / AgCl
침적부 재질	Ryton, Teflon & Glass
배관연결부	3/4 NPT, 삽입깊이 58mm
기본케이블	7 m

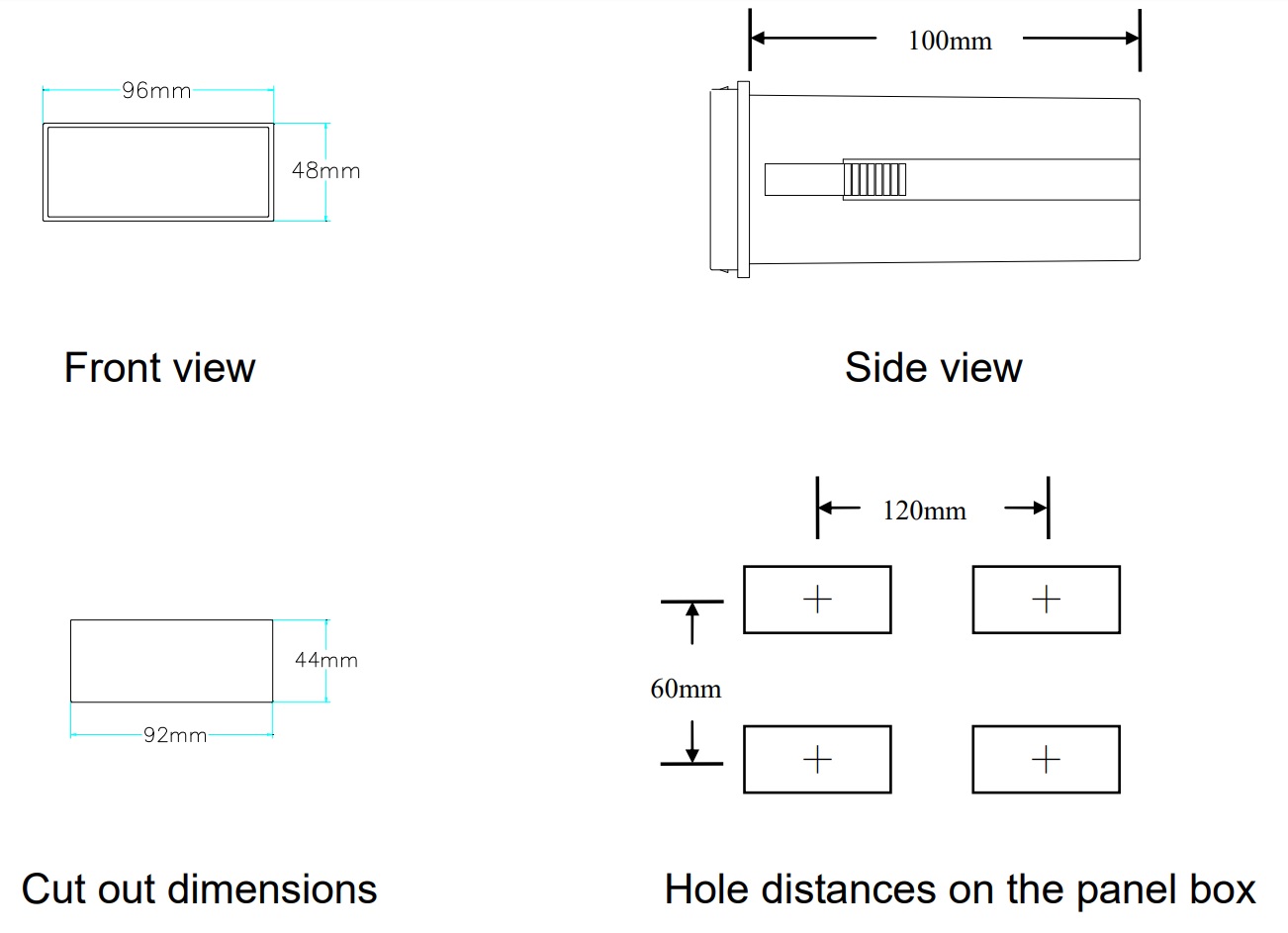

제품 도면

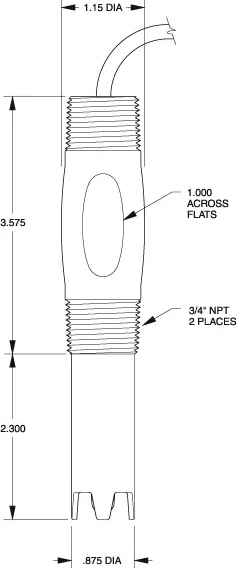

센 서 도 면

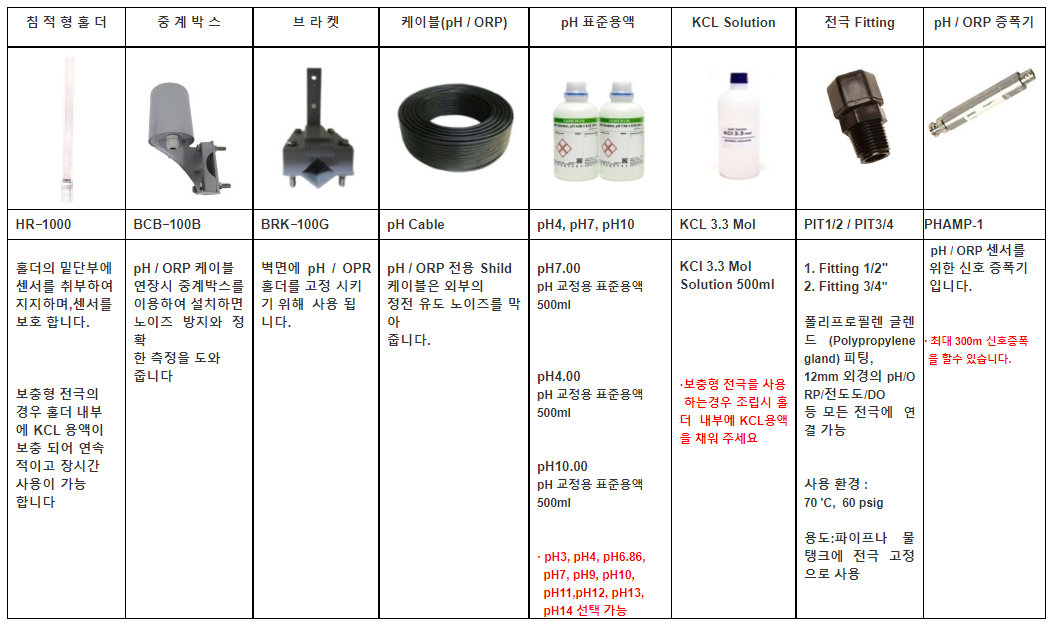

추가 악세서리

저작자표시

'수질측정기 > 설치형 pH측정기' 카테고리의 다른 글

PH-110-S200C 설치형 pH측정기 95% in 1 second pH Sensor (0)	2022.12.19
PH-110-ST873 설치형 pH측정기 고온, 고압전용 pH 센서 (0)	2022.12.19
PH-110-S410N pH측정기, 침적 및 삽입형 Flat type pH전극 (0)	2022.12.19
pH-110-GR pH 측정기, GR-1H-Full PP홀더 결합용 전극 (0)	2022.12.19
70A-pH-S400GT pH측저기 Rosemount pH Transmitter (0)	2022.12.19

제 품 특 징

· 측정 범위 : 0.00 ~ 14.00 pH

· Flat type(자가 세정)

· 침적 및 삽입형 pH전극

· 온도 미보상 : 0 ∼ 105℃

· 아날로그 출력(pH)

· 릴레이 접점

· 기본케이블 : 7m

제 품 기 능

· PC-100 및 PC-110 pH/ORP 모니터는 마이크로 프로세서 기술을 사용하여 경제적인 가격으로 향상된 기능

· PT-1000 및 NTC 30K 온도 프로브와 호환가능

· 센서 기울기 성능 진단 및 오류 메시지

· PC-110은 하나의 릴레이 출력을 제공하여 프로세스 시스템

* ( PC-100은 샘플 모니터링을 위한 기능 )

적 용 분 야

· 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 pH를 지속적으로 측정하고 조절가능

구 성 내 역

· PC-110 본체 1EA · S410-N 1EA

· 표준용액 PH4 500ml 1EA · 표준용액 PH4.01 500ml 1EA

· 한글메뉴얼

* 홀더 및 홀더브라켓 별도(침적형 사용시)

* 케이블 연장가능(연장시 케이블 및 중계박스 추가 구매필요)

* 센서 보증 불가 (일반적인 현장 조건 및 샘플이 아닌 특수한 샘플조건)

* 온도센서가 포함된 pH Electrode 적용시 가격이 변동될 수 있습니다.

=> 센서보증 관련내용은 사전에 스마트계측기 담당자와 반드시 통화하셔야 합니다.

본 체 사 양

품명		PC-100	PC-110
측정 범위	pH	-2~ 16pH
	ORP	- 2000~ 2000 mV
	온도	-30.0~130.0 ℃
분해능	pH	0.01 pH
	ORP	1 mV
	온도	0.1 ℃
정밀도	pH	± 0.01 pH ( ±1digit )
	ORP	± 0.1%( ±1digit )
	온도	± 0.2 ℃( ±1digit )
온도보상		NTC30K/ PT1000 auto recognized or Manual adjustment
동작온도		0 ~ 50℃
보관온도		-10 ~ 70℃
입력임피던스		> 1012 Ω( for pH/ORP )
디스플레이		LCD display
아날로그출력		Isolated DC 0/4~20mA corresponding to pH/ORP, max.500Ω
릴레이		기능없음	YES
접점		기능없음	ON/OFF, 240VAC 0.5A Max. One set of Hi/Lo Programmable
전원		100V~240VAC±10%，50/60Hz
설치방법		Panel mounting
외장재질		SPCC
크기		48 mm × 96 mm × 110 mm ( H×W×D )
Cuf off 치수		44mm × 92mm
중량		0.25 kg

전 극 사 양

품명	무보충형 pH 전극(Electrode)
측정원리	유리전극 방식
측정범위	0.00 ~ 14.00 pH
사용온도	0 ∼ 105 ℃
사용압력	150 psig at 100 ℃
비교전극	Ag / AgCl
침적부 재질	Ryton, Teflon & Glass
배관연결부	3/4 NPT, 삽입깊이 12.7mm, 평면헤드
기본케이블	7 m

제품 도면

센 서 도 면

저작자표시

'수질측정기 > 설치형 pH측정기' 카테고리의 다른 글

PH-110-ST873 설치형 pH측정기 고온, 고압전용 pH 센서 (0)	2022.12.19
PH-110-S420N 설치형 pH측정기, 침적 및 삽입형 전극 (삽입 깊이 58mm) (0)	2022.12.19
pH-110-GR pH 측정기, GR-1H-Full PP홀더 결합용 전극 (0)	2022.12.19
70A-pH-S400GT pH측저기 Rosemount pH Transmitter (0)	2022.12.19
PPH-2108 pH측저기 본체 LUTRON pH Controller, Monitor (0)	2022.12.19

pH-110 카다로그.pdf

0.43MB

제 품 특 징

· 측정 범위 : 0.00 ~ 14.00 pH

· 측정 온도: 0 ∼ 60℃

· 아날로그 출력(pH)

· 릴레이 접점

제 품 기 능

· PC-100 및 PC-110 pH/ORP 모니터는 마이크로 프로세서 기술을 사용하여 경제적인 가격으로 향상된 기능

· PT-1000 및 NTC 30K 온도 프로브와 호환가능

· 센서 기울기 성능 진단 및 오류 메시지

· PC-110은 하나의 릴레이 출력을 제공하여 프로세스 시스템

* ( PC-100은 샘플 모니터링을 위한 기능 )

적 용 분 야

· 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 pH를 지속적으로 측정하고 조절가능

구 성 내 역

· PC-110 본체 1EA · GR-1 pH전극(5m) 1EA

· 표준용액 PH4 500ml 1EA · 표준용액 PH4.01 500ml 1EA

· KCL3.3Mol 500ml 1EA · 홀더(1m) 1EA

· 홀더브라켓 1EA · 한글메뉴얼

* pH 측정기 출고시 pH4, pH7 교정 후 출고 됩니다.

* 온도센서가 포함된 pH Electrode 적용시 가격이 변동될 수 있습니다.

* 센서 케이블 연장시, 연장케이블및 중계박스 별도

본 체 사 양

품명		PC-100	PC-110
측정 범위	pH	-2~ 16pH
	ORP	- 2000~ 2000 mV
	온도	-30.0~130.0 ℃
분해능	pH	0.01 pH
	ORP	1 mV
	온도	0.1 ℃
정밀도	pH	± 0.01 pH ( ±1digit )
	ORP	± 0.1%( ±1digit )
	온도	± 0.2 ℃( ±1digit )
온도보상		NTC30K/ PT1000 auto recognized or Manual adjustment
동작온도		0 ~ 50℃
보관온도		-10 ~ 70℃
입력임피던스		> 1012 Ω( for pH/ORP )
디스플레이		LCD display
아날로그출력		Isolated DC 0/4~20mA corresponding to pH/ORP, max.500Ω
릴레이		기능없음	YES
접점		기능없음	ON/OFF, 240VAC 0.5A Max. One set of Hi/Lo Programmable
전원		100V~240VAC±10%，50/60Hz
설치방법		Panel mounting
외장재질		SPCC
크기		48 mm × 96 mm × 110 mm ( H×W×D )
Cuf off 치수		44mm × 92mm
중량		0.25 kg

전 극 사 양

품명	보충형 pH 전극 GR-1
측정 전극	Glass 특수감응막
측정범위	0.00 ~ 14.00 pH
측정정도	± 0.01pH
사용온도	0 ∼ 60 ℃
사용압력	0 ~ 6 Bar
비교전극	Ag / AgCl
내부 보충액	3.3 M KCl 보충형
온도센서	없음
전극재질	RoHS 유리관
전극캡 소재	Silicon
크기	12(Ø) × 120(L) mm
기본케이블	5 m /FF, BNC(옵션)
액락저항	20kΩ 이하

제품 도면

저작자표시

'수질측정기 > 설치형 pH측정기' 카테고리의 다른 글

PH-110-S420N 설치형 pH측정기, 침적 및 삽입형 전극 (삽입 깊이 58mm) (0)	2022.12.19
PH-110-S410N pH측정기, 침적 및 삽입형 Flat type pH전극 (0)	2022.12.19
70A-pH-S400GT pH측저기 Rosemount pH Transmitter (0)	2022.12.19
PPH-2108 pH측저기 본체 LUTRON pH Controller, Monitor (0)	2022.12.19
pH-100-SpH10 온라인 pH측정기 침적 및 배관삽입형 pH전극 (0)	2022.12.19

· 제 품 특 징

· 모 델 명 : 70A-pH-S400GT

· PH측정기

· 4~20mA 아날로그출력

· Model 70 트랜스미터는 수년간 bioprocess 와 산업현장에서 적용되어 표준화되었습니다.

· 현장의 Vessel, process line에서 연속으로 측정하기 위한 목적으로 사용되어집니다.

· 절연된 전류신호를 출력함으로 생산자동화시스템에 통합운영할 수 있습니다.

(ORP 센서옵션)

· 적 용 분 야

· 상하수, 공업용수,공업, 생물, 제약, 음료, 식료품현장, 실험용수 등의 수소이온농도의 측정

· 구 성 내 역

· 본체 Model 70 1EA

· pH센서 S400-GT33D-N23FB / 7m
· 표준시약(PH4.01, 7.00 480ml)
· 사용설명서(국문,영문)

· 본 체 사 양

제품규격		Model 70 Transmitter
화면표시		LCD, 128*96 pixel display resolution
범위	pH(측정)	0~14pH
정밀도		±0.01 pH
화면표시		LCD, 128*96 pixel display resolution
사용온도		0 ∼ 55 ℃ , RH 5 to 90%
사용전원		switching AC 85-265VAC power supply
출력신호		Two 0/4-20mA isolated outputs
경보신호		4 alarm relays
케이스		NEMA4X/CSA 4 (IP65)
크기		155 x 155 x 131mm Cut out : 139 x 139mm
중량		approx. 1.0kg

· 전 극 사 양

품명	무보충형 pH 전극(Electrode)
측정원리	유리전극 방식
측정범위	0.00 ~ 14.00 pH
온도센서	PT 100
사용온도	0 ∼ 105 ℃
사용압력	0 ~ 10 Kgf/cm2
비교전극	Ag / AgCl
침적부 재질	Ryton, Teflon & Glass TT: Stainless steel
크기	22.2(Ø) × 150(L) mm
Connection	pH: BNC, TT: Ferrule, Solution Ground: Ferrule 옵션: Y단자
배관연결부	3/4 NPT
기본케이블	7 m

FIGURE 2-1 PANEL MOUNTING DIMENSIONS

저작자표시

'수질측정기 > 설치형 pH측정기' 카테고리의 다른 글

PH-110-S410N pH측정기, 침적 및 삽입형 Flat type pH전극 (0)	2022.12.19
pH-110-GR pH 측정기, GR-1H-Full PP홀더 결합용 전극 (0)	2022.12.19
PPH-2108 pH측저기 본체 LUTRON pH Controller, Monitor (0)	2022.12.19
pH-100-SpH10 온라인 pH측정기 침적 및 배관삽입형 pH전극 (0)	2022.12.19
pH-100-S400GTK 온라인 pH측정기 침적 및 배관삽입형 pH전극 (0)	2022.12.19

· 제 품 특 징

· 모 델 명 : PPH-2108

· 측정범위:0.00~14.00pH

· 릴레이출력:pH & Temp(옵션)

· 데이터출력:RS232PC Serial interface(옵션)

(Sofwre 및 RS232 Cable, USB 옵션)

· 적 용 분 야

· 물 조절, 수족관, 음료, 어류 부화장, 식품 가공, 사진 촬영, 실험실, 제지 산업, 도금 산업, 품질 관리 등에서 사용

· 구 성 내 역

· PPH-2108 본체 1EA

· 제 품 사 양

품명		pH Controller/Monitor
측정 범위	pH	0.00 ∼ 14.00 pH
	온도	-30 ~ 100 °C
분해능		0.01 pH
정밀도		± 0.02 pH + 2 d
교정		PH7, PH4, and PH10, 3 points calibration (ensure the best linearity and accuracy)
접점출력		2 Relay 1 pH control relay & 1 Temp. control relay 접점용량 : 1 AC/250 VAC & 1 DC/24 VDC
데이터출력		RS232 PC serial interface (Sofwre 및 RS232 Cable, USB 옵션)
전원		90 ~ 260 VAC, 50/60 Hz
크기		96 W x 48 H x 110 D (mm)
설치방법		Bracket을 통한 Panel 설치
중량		384 g

· 추 가 옵 션

저작자표시

'수질측정기 > 설치형 pH측정기' 카테고리의 다른 글

pH-110-GR pH 측정기, GR-1H-Full PP홀더 결합용 전극 (0)	2022.12.19
70A-pH-S400GT pH측저기 Rosemount pH Transmitter (0)	2022.12.19
pH-100-SpH10 온라인 pH측정기 침적 및 배관삽입형 pH전극 (0)	2022.12.19
pH-100-S400GTK 온라인 pH측정기 침적 및 배관삽입형 pH전극 (0)	2022.12.19
pH-100-1T 온라인 pH측정기 저온,고온, 강산, 강알카리 전용 pH전극 (0)	2022.12.19

pH-100 카다로그.pdf

0.43MB

● 제 품 특 징

· 탱크 배관삽입 & 침적형 전극

· 3/4인치 삽입형 센서

· 측정범위 : 0.00 ~ 14.00 pH

· 사용온도 : 0 ∼ 105 ℃ [ 온도센서내장(pt1000)]

· 아날로그출력 : 0/4 ~ 20mA

· Panel mounting

크기 : 48 mm × 96 mm × 110 mm (H×W×D)

● 제 품 기 능

· 아날로그 출력(pH)

· PC-100 및 PC-110 pH/ORP 모니터는 마이크로 프로세서 기술을 사용하여 경제적인 가격으로 향상된 기능

· PT-1000 및 NTC 30K 온도 프로브와 호환가능

· 센서 기울기 성능 진단 및 오류 메시지

· PC-100은 샘플 모니터링을 위한 기능

( * PC-110은 하나의 릴레이 출력을 제공하여 프로세스 시스템 )

● 적 용 분 야

· 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 pH를 지속적으로 측정하고 조절가능

● 구 성 내 역

· PC-100 본체 1EA · SpH10 전극 1EA

· 표준용액 7.00 500ml 1EA · 표준용액 PH4.01 500ml 1EA

· 한글메뉴얼

* 홀더 및 홀더브라켓 별도(침적형 사용시)

* 센서 케이블 연장시, 연장케이블 및 중계박스 별도

● 본 체 사 양

품명		PC-100	PC-110
측정 범위	pH	-2~ 16pH
	ORP	- 2000~ 2000 mV
	온도	-30.0~130.0 ℃
분해능	pH	0.01 pH
	ORP	1 mV
	온도	0.1 ℃
정밀도	pH	± 0.01 pH ( ±1digit )
	ORP	± 0.1%( ±1digit )
	온도	± 0.2 ℃( ±1digit )
온도보상		NTC30K/ PT1000 auto recognized or Manual adjustment
동작온도		0 ~ 50℃
보관온도		-10 ~ 70℃
입력임피던스		> 1012 Ω( for pH/ORP )
디스플레이		LCD display
아날로그출력		Isolated DC 0/4~20mA corresponding to pH/ORP, max.500Ω
릴레이		기능없음	YES
접점		기능없음	ON/OFF, 240VAC 0.5A Max. One set of Hi/Lo Programmable
전원		100V~240VAC±10%，50/60Hz
설치방법		Panel mounting
외장재질		SPCC
크기		48 mm × 96 mm × 110 mm ( H×W×D )
Cuf off 치수		44mm × 92mm
중량		0.25 kg

● 전 극 사 양

모델명	JB-SpH10
온도 보상	온보미보상
사용 온도	0 ~ 80 ℃
사용 압력	0 ~ 10 bar @100℃
배관 연결부	3/4" NPT
삽입 깊이	S400: 22 mm
케이블 길이	기본 10m (연장 옵션)

● 제품 도면

저작자표시

'수질측정기 > 설치형 pH측정기' 카테고리의 다른 글

70A-pH-S400GT pH측저기 Rosemount pH Transmitter (0)	2022.12.19
PPH-2108 pH측저기 본체 LUTRON pH Controller, Monitor (0)	2022.12.19
pH-100-S400GTK 온라인 pH측정기 침적 및 배관삽입형 pH전극 (0)	2022.12.19
pH-100-1T 온라인 pH측정기 저온,고온, 강산, 강알카리 전용 pH전극 (0)	2022.12.19
pH-100-GR 온라인 pH측정기 셋트 보충형 GR-1 pH전극 (1)	2022.12.19

● 제 품 특 징

· 탱크 배관삽입 & 침적형 전극

· 3/4인치 삽입형 센서

· 측정범위 : 0.00 ~ 14.00 pH

· 사용온도 : 0 ∼ 105 ℃ [ 온도센서내장(pt1000)]

· 아날로그출력 : 0/4 ~ 20mA

· Panel mounting

· 크기 : 48 mm × 96 mm × 110 mm (H×W×D)

● 제 품 기 능

· 아날로그 출력(pH)

· PC-100 및 PC-110 pH/ORP 모니터는 마이크로 프로세서 기술을 사용하여 경제적인 가격으로 향상된 기능

· PT-1000 및 NTC 30K 온도 프로브와 호환가능

· 센서 기울기 성능 진단 및 오류 메시지

· PC-100은 샘플 모니터링을 위한 기능

( * PC-110은 하나의 릴레이 출력을 제공하여 프로세스 시스템 )

● 적 용 분 야

· 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 pH를 지속적으로 측정하고 조절가능

● 구 성 내 역

· PC-100 본체 1EA · S400-GTK 전극 1EA

· 표준용액 7.00 500ml 1EA · 표준용액 PH4.01 500ml 1EA

· 한글메뉴얼

* 홀더 및 홀더브라켓 별도(침적형 사용시)

* 센서 케이블 연장시, 연장케이블 및 중계박스 별도

● 본 체 사 양

품명		PC-100	PC-110
측정 범위	pH	-2~ 16pH
	ORP	- 2000~ 2000 mV
	온도	-30.0~130.0 ℃
분해능	pH	0.01 pH
	ORP	1 mV
	온도	0.1 ℃
정밀도	pH	± 0.01 pH ( ±1digit )
	ORP	± 0.1%( ±1digit )
	온도	± 0.2 ℃( ±1digit )
온도보상		NTC30K/ PT1000 auto recognized or Manual adjustment
동작온도		0 ~ 50℃
보관온도		-10 ~ 70℃
입력임피던스		> 1012 Ω( for pH/ORP )
디스플레이		LCD display
아날로그출력		Isolated DC 0/4~20mA corresponding to pH/ORP, max.500Ω
릴레이		기능없음	YES
접점		기능없음	ON/OFF, 240VAC 0.5A Max. One set of Hi/Lo Programmable
전원		100V~240VAC±10%，50/60Hz
설치방법		Panel mounting
외장재질		SPCC
크기		48 mm × 96 mm × 110 mm ( H×W×D )
Cuf off 치수		44mm × 92mm
중량		0.25 kg

● 전 극 사 양

품명	무보충형 pH 전극(Electrode)
측정원리	유리전극 방식
측정범위	0.00 ~ 14.00 pH
온도센서	PT 1000
사용온도	0 ∼ 105 ℃
사용압력	0 ~ 10 Kgf/cm2
비교전극	Ag / AgCl
침적부 재질	Ryton, Teflon & Glass TT : stainless steel
크기	22.2(Ø) × 150(L) mm
배관연결부	3/4 NPT
기본케이블	7 m,FF

● 제품 도면

저작자표시

'수질측정기 > 설치형 pH측정기' 카테고리의 다른 글

PPH-2108 pH측저기 본체 LUTRON pH Controller, Monitor (0)	2022.12.19
pH-100-SpH10 온라인 pH측정기 침적 및 배관삽입형 pH전극 (0)	2022.12.19
pH-100-1T 온라인 pH측정기 저온,고온, 강산, 강알카리 전용 pH전극 (0)	2022.12.19
pH-100-GR 온라인 pH측정기 셋트 보충형 GR-1 pH전극 (1)	2022.12.19
CPM253 PR0110-CPS11D pH측정기, FIELD MOUNTING TYPE (1)	2022.12.19

● 제 품 특 징

· 강산,강알카리 전용 pH 전극

· 측정범위 : 0 ~ 14 pH

· 사용온도 : 0 ∼ 100 ℃

· Double Junction pH 전극

· 가압방식으로 역류나 정션 막힘이없는 pH 전극

· 아날로그출력 : 0/4 ~ 20mA

· Panel mounting

· 크기 : 48 mm × 96 mm × 110 mm (H×W×D)

● 제 품 기 능

· 아날로그 출력(pH)

· PC-100 및 PC-110 pH/ORP 모니터는 마이크로 프로세서 기술을 사용하여 경제적인 가격으로 향상된 기능

· PT-1000 및 NTC 30K 온도 프로브와 호환가능

· 센서 기울기 성능 진단 및 오류 메시지

· PC-100은 샘플 모니터링을 위한 기능

( * PC-110은 하나의 릴레이 출력을 제공하여 프로세스 시스템 )

● 적 용 분 야

· 도금,니켈 공장,수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 pH를 지속적으로 측정하고 조절가능

● 구 성 내 역

· PC-100 본체 1EA · I-1T00(S8타입) 전극 1EA

· 표준용액 7.00 500ml 1EA · 표준용액 PH4.01 500ml 1EA

· pH 케이블 ( S8타입 5m ) · 한글메뉴얼

* 홀더 및 홀더브라켓 별도(침적형 사용시)

* 센서 케이블 연장시, 연장케이블 및 중계박스 별도

● 본 체 사 양

품명		PC-100	PC-110
측정 범위	pH	-2~ 16pH
	ORP	- 2000~ 2000 mV
	온도	-30.0~130.0 ℃
분해능	pH	0.01 pH
	ORP	1 mV
	온도	0.1 ℃
정밀도	pH	± 0.01 pH ( ±1digit )
	ORP	± 0.1%( ±1digit )
	온도	± 0.2 ℃( ±1digit )
온도보상		NTC30K/ PT1000 auto recognized or Manual adjustment
동작온도		0 ~ 50℃
보관온도		-10 ~ 70℃
입력임피던스		> 1012 Ω( for pH/ORP )
디스플레이		LCD display
아날로그출력		Isolated DC 0/4~20mA corresponding to pH/ORP, max.500Ω
릴레이		기능없음	YES
접점		기능없음	ON/OFF, 240VAC 0.5A Max. One set of Hi/Lo Programmable
전원		100V~240VAC±10%，50/60Hz
설치방법		Panel mounting
외장재질		SPCC
크기		48 mm × 96 mm × 110 mm ( H×W×D )
Cuf off 치수		44mm × 92mm
중량		0.25 kg

● 전 극 사 양

품명	무보충형 pH 전극 I-1T00(S8타입)
Reference	double junction
측정범위	0 ~ 14 pH
사용온도	-20 ~ 135℃
사용압력	100psi
Diameter	12 mm
Length	120 mm
Body	Glass
케이블타입	S8타입 5m (FF타입)

● 제품 도면

저작자표시

'수질측정기 > 설치형 pH측정기' 카테고리의 다른 글

pH-100-SpH10 온라인 pH측정기 침적 및 배관삽입형 pH전극 (0)	2022.12.19
pH-100-S400GTK 온라인 pH측정기 침적 및 배관삽입형 pH전극 (0)	2022.12.19
pH-100-GR 온라인 pH측정기 셋트 보충형 GR-1 pH전극 (1)	2022.12.19
CPM253 PR0110-CPS11D pH측정기, FIELD MOUNTING TYPE (1)	2022.12.19
CPM253 PR0010-CPS11D pH측정기, FIELD MOUNTING TYPE (0)	2022.12.19

제 품 특 징

· 측정범위 : 0.00 ~ 14.00 pH

· 측정온도 : 0 ∼ 60℃ ( 온도 미보상 )

· 아날로그출력 : 0/4 ~ 20mA

· Panel mounting

· 크기 : 48 mm × 96 mm × 110 mm (H×W×D)

제 품 기 능

· 아날로그 출력(pH)

· PC-100 및 PC-110 pH/ORP 모니터는 마이크로 프로세서 기술을 사용하여 경제적인 가격으로 향상된 기능

· PT-1000 및 NTC 30K 온도 프로브와 호환가능

· 센서 기울기 성능 진단 및 오류 메시지

· PC-100은 샘플 모니터링을 위한 기능

( * PC-110은 하나의 릴레이 출력을 제공하여 프로세스 시스템 )

적 용 분 야

· 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 pH를 지속적으로 측정하고 조절가능

구 성 내 역

· PC-100 본체 1EA · GR-1 pH전극(5m) 1EA

· 표준용액 7.00 500ml 1EA · 표준용액 PH4.01 500ml 1EA

· KCL3.3Mol 500ml 1EA · 홀더(1m) 1EA

· 홀더브라켓 1EA · 한글메뉴얼

* 온도센서가 포함된 pH Electrode 적용시 가격이 변동될 수 있습니다.

본 체 사 양

품명		PC-100	PC-110
측정 범위	pH	-2~ 16pH
	ORP	- 2000~ 2000 mV
	온도	-30.0~130.0 ℃
분해능	pH	0.01 pH
	ORP	1 mV
	온도	0.1 ℃
정밀도	pH	± 0.01 pH ( ±1digit )
	ORP	± 0.1%( ±1digit )
	온도	± 0.2 ℃( ±1digit )
온도보상		NTC30K/ PT1000 auto recognized or Manual adjustment
동작온도		0 ~ 50℃
보관온도		-10 ~ 70℃
입력임피던스		> 1012 Ω( for pH/ORP )
디스플레이		LCD display
아날로그출력		Isolated DC 0/4~20mA corresponding to pH/ORP, max.500Ω
릴레이		기능없음	YES
접점		기능없음	ON/OFF, 240VAC 0.5A Max. One set of Hi/Lo Programmable
전원		100V~240VAC±10%，50/60Hz
설치방법		Panel mounting
외장재질		SPCC
크기		48 mm × 96 mm × 110 mm ( H×W×D )
Cuf off 치수		44mm × 92mm
중량		0.25 kg

전 극 사 양

품명	보충형 pH 전극 GR-1
측정 전극	Glass 특수감응막
측정범위	0.00 ~ 14.00 pH
측정정도	± 0.01pH
사용온도	0 ∼ 60 ℃
사용압력	0 ~ 6 Bar
비교전극	Ag / AgCl
내부 보충액	3.3 M KCl 보충형
온도센서	없음
전극재질	RoHS 유리관
전극캡 소재	Silicon
크기	12(Ø) × 120(L) mm
기본케이블	5 m /FF, BNC(옵션)
액락저항	20kΩ 이하

제품 도면

저작자표시

'수질측정기 > 설치형 pH측정기' 카테고리의 다른 글

pH-100-S400GTK 온라인 pH측정기 침적 및 배관삽입형 pH전극 (0)	2022.12.19
pH-100-1T 온라인 pH측정기 저온,고온, 강산, 강알카리 전용 pH전극 (0)	2022.12.19
CPM253 PR0110-CPS11D pH측정기, FIELD MOUNTING TYPE (1)	2022.12.19
CPM253 PR0010-CPS11D pH측정기, FIELD MOUNTING TYPE (0)	2022.12.19
CPM223 PR0110-CPS11D pH측정기, PANEL MOUNTING TYPE (0)	2022.12.19

· 제 품 특 징

· 모델명: CPM253-PR0110-CPS11D

· CPS11D Memosens

· FIELD MOUNTING TYPE

· Output: 2EA (0/4...20mA)

· 측 정 범 위 : 0 ∼ 14pH

· 측 정 온 도 : 0 ∼ 135 ℃

· 사 용 압 력 : 16 bar

· 케 이 블 길 이 : 10m (3,5,10,15,20M 길이로 선택 가능)

· 제 품 기 능

· 현재의 수처리시설에서 요구되어지는 연속적이고 안정적인 측정값을 출력이 가능

· 각각의 현장 요구에 맞는 다양한 전극들과 호환가능

· pH/ORP와 temperature의 4-20mA Output 2개의 아날로그출력 지원이 가능한 모델입니다.

· 또한 계기 버전에 따른 다양한 옵션 채택이 가능하며 현장에 따라 전원,출력 신호,릴레이 접접 선택이 가능한 우수한 계기입니다.

· Meomosens는 기존의 아날로그 센서와 차별되는 획기적인 센서 기술로 디지털, 무접전, 센서전극의 메모리 기능으로 크게 나눌 수 있습니다.

· 디지털 기능은 모든 데이터의 전송이 디지털로 이뤄진다는 뜻입니다.이것은 기존의 아날로그 센서가 가지는 주변 환경에 의해 영향을 최소화 시켜서 지시부 사이의 거리를 100m까지 연장가능

· 무접점은 전극과 케이블이 연결되는 방식이 일반 전극 방식이 아닌 유도전류방법을 사용하는 것으로 전극의 헤드와 케이블의 연결단자가 절연체(플라시특)로 완전히 몰딩된 타입을 사용하는 것이 특징

모든 데이터와 전력은 유도전류를 통해서 전달되며, 절연체로 몰딩되어 있으므로 수분이 침투할 염려가 없기 때문에 수분 침투에 매우 민감한 제품인 수질분석기의 경우 무접접 방식은 매우 차별화된 기능

· 전극헤드에 메모리가 있어서 다양한 정보를 저장할 수 있는데 이것은 센서를 관리하고 수명을 미리 예측하는데 에 큰 도움을 줍니다.

· 기본적으로 교정 정보를 저장하며 센서의 슬로프 및 사용시간, 이상환경에 노출된 횟수와 시간등을 저장하여 사용자로 하여금 센서의 수명과 교체주기 등을 예측하게 해줍니다.

· 적 용 분 야

· 상하수, 공업용수, 실험용수 등의 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 수소이온농도를 지속적으로 측정하고 조절하도록 설계되었습니다.

· 구 성 내 역

· CPM253-PR0110 pH TRANSMITTER

· CPS11D-7BA21 Memosens pH 전극

· pH 케이블 ( CYK10-A101 Memosens )

· pH 표준용액 pH7.00(480ml)

· pH 표준용액 pH4.01(480ml)

· 국문설명서

· 제 품 사 양

모델명		CPM253-PR0110
측정항목		pH, ORP, 온도
측정범위	pH	-2 ∼ 16 pH
	ORP	-1500 ~ +1500mV
	온도(Pt100)	-50 ∼ 150℃
분해능	pH	0.01 pH
	ORP	1mV
	온도	0.1℃
지시편차	pH	max. 0.5 % of measuring range
	ORP	max. 0.5 % of measuring range
	온도	max. 1.0 % of measuring range
Offset	pH	±2 pH
	ORP	±120 mV
	온도	±5 °C
주위온도		-10 to +55 °C (+14 to +131 °F)
저장온도		–25 to +65 °C (-13 to +149 °F)
출력신호		0/4 to 20 mA, galvanically separated, active
외장		IP 65(Front,UV-resistant), (Housing, ABS PC FR)
크기		247 × 170 × 115 mm
설치방법		Field instrument
중량		약 2.3 kg
전원		AC 110/220 V 50/60Hz

· Product structure

· 전 극 사 양

모 델 명		CPS11D-7BA21
7	Version	Basic version
BA	Application Range	0~14pH 0~135℃,16bar, sterilizable
2	Shaft length	120mm
1	Approval	Non-hazardous area

· 제 품 도 면

저작자표시

'수질측정기 > 설치형 pH측정기' 카테고리의 다른 글

pH-100-1T 온라인 pH측정기 저온,고온, 강산, 강알카리 전용 pH전극 (0)	2022.12.19
pH-100-GR 온라인 pH측정기 셋트 보충형 GR-1 pH전극 (1)	2022.12.19
CPM253 PR0010-CPS11D pH측정기, FIELD MOUNTING TYPE (0)	2022.12.19
CPM223 PR0110-CPS11D pH측정기, PANEL MOUNTING TYPE (0)	2022.12.19
CPM223 PR0010-CPS11D pH측정기, PANEL MOUNTING TYPE (0)	2022.12.19

· 제 품 특 징

· 모델명: CPM253-PR0010-CPS11D

· CPS11D Memosens

· FIELD MOUNTING TYPE

· Output: 1EA (0/4...20mA)
