pH-100-SpH10 온라인 pH측정기 침적 및 배관삽입형 pH전극

pH-100 카다로그.pdf

0.43MB

● 제 품 특 징







· 탱크 배관삽입 & 침적형 전극





· 3/4인치 삽입형 센서





· 측정범위  : 0.00 ~ 14.00 pH





· 사용온도  : 0 ∼ 105 ℃ [ 온도센서내장(pt1000)]





· 아날로그출력 : 0/4 ~ 20mA





· Panel mounting



   크기 : 48 mm × 96 mm × 110 mm (H×W×D)





● 제 품 기 능





· 아날로그 출력(pH)





· PC-100 및 PC-110 pH/ORP 모니터는 마이크로 프로세서 기술을 사용하여 경제적인 가격으로 향상된 기능





· PT-1000 및 NTC 30K 온도 프로브와 호환가능





· 센서 기울기 성능 진단 및 오류 메시지





· PC-100은 샘플 모니터링을 위한 기능





  ( * PC-110은 하나의 릴레이 출력을 제공하여 프로세스 시스템 )











● 적 용 분 야





· 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 pH를 지속적으로 측정하고 조절가능







● 구 성 내 역



· PC-100 본체   1EA                                          · SpH10 전극  1EA

· 표준용액  7.00 500ml  1EA                             · 표준용액 PH4.01 500ml  1EA

· 한글메뉴얼

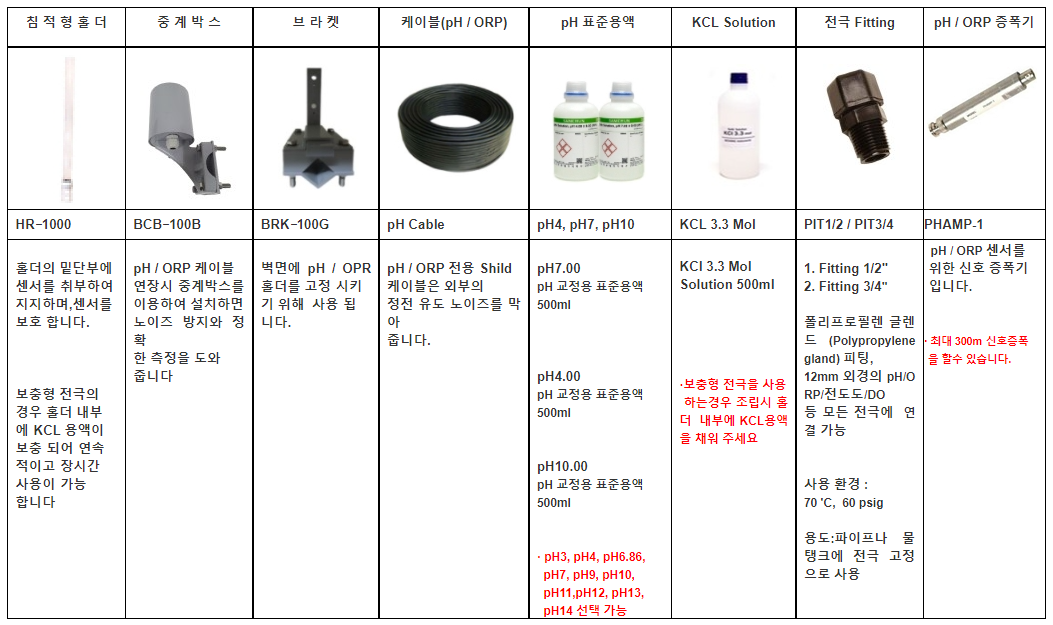

* 홀더 및 홀더브라켓 별도(침적형 사용시)

* 센서 케이블 연장시, 연장케이블 및 중계박스 별도



● 본 체  사 양



품명		PC-100	PC-110
측정 범위	pH	-2~ 16pH
	ORP	- 2000~ 2000 mV
	온도	-30.0~130.0 ℃
분해능	pH	0.01 pH
	ORP	1 mV
	온도	0.1 ℃
정밀도	pH	± 0.01 pH ( ±1digit )
	ORP	± 0.1%( ±1digit )
	온도	± 0.2 ℃( ±1digit )
온도보상		NTC30K/ PT1000 auto recognized or Manual adjustment
동작온도		0 ~ 50℃
보관온도		-10 ~ 70℃
입력임피던스		> 1012 Ω( for pH/ORP )
디스플레이		LCD display
아날로그출력		Isolated DC 0/4~20mA corresponding to pH/ORP, max.500Ω
릴레이		기능없음	YES
접점		기능없음	ON/OFF, 240VAC 0.5A Max. One set of Hi/Lo Programmable
전원		100V~240VAC±10%，50/60Hz
설치방법		Panel mounting
외장재질		SPCC
크기		48 mm × 96 mm × 110 mm ( H×W×D )
Cuf off 치수		44mm × 92mm
중량		0.25 kg



● 전 극  사 양



모델명	JB-SpH10
온도 보상	온보미보상
사용 온도	0 ~ 80 ℃
사용 압력	0 ~ 10 bar @100℃
배관 연결부	3/4" NPT
삽입 깊이	S400: 22 mm
케이블 길이	기본 10m (연장 옵션)

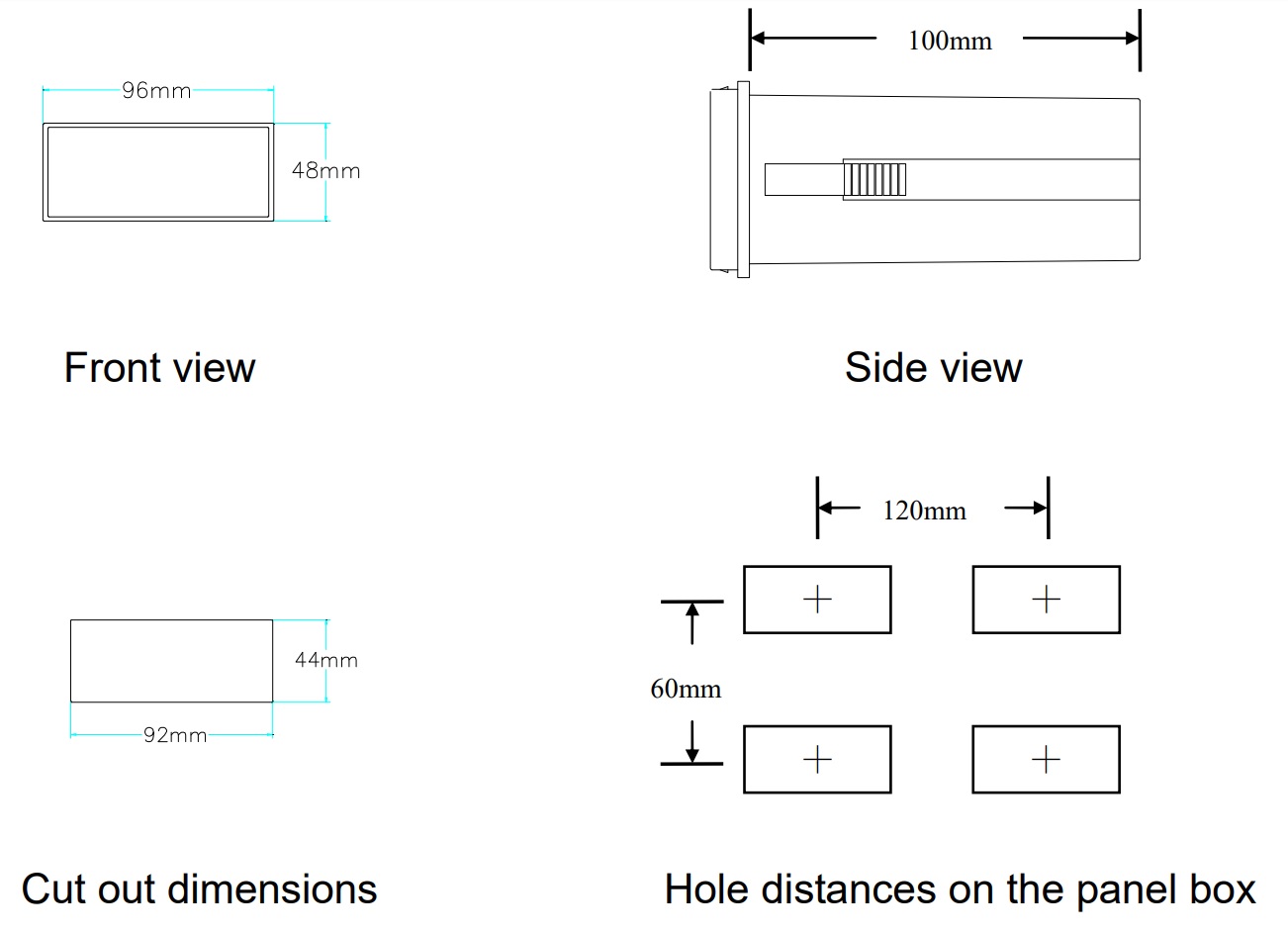

● 제품 도면
