전기는 전선을 통해 원하는 장소로 운반됩니다.
본래대로 이외를 지나면 불편합니다.
바꿔 말하면, 전로(전기의 통로)는, 다른 전로나 대지와는 높은 저항으로, 절연되어 있지 않으면 안 되는 것입니다.절연저항계는 그림 1과 같이 직류전압을 인가했을 때 절연물에 흐르는 전류로 절연저항을 측정합니다.
그림1
절연 저항이 낮아지면 회로가 정상 동작하지 않게 되거나, "누락전류 증가→절연물의 온도 상승→절연열화→누락전류 증가→온도 상승→기기의 고장"이라는 악순환을 일으키며, 최악의 경우에는 발화하여 화재 발생이나 작업자의 부상 등을 일으키기도 합니다.
또, 누전류에 의한 전자파 장해 발생의 가능성도 있습니다.
절연 저항은 기기가 놓여 있는 장소의 환경에 큰 영향을 받음과 동시에 시간이 지남에 따라 저하되는 것이 일반적인 경향이기 때문에 절연이 정상적으로 유지되고 있는지 정기적으로 점검해야 합니다.
어느 정도 이상의 절연저항이 필요한지는 각각의 회로에 따라 다르지만 높은 저항값을 필요로 하므로 저항값을 나타내는 단위에는 [MΩ]가 많이 사용됩니다.
절연 저항계의 종류와 원리
절연 저항계는 새로운 기기의 사용 개시 시, 정기 점검 시, 기기에 이상이 있어 절연 저항을 확인할 때 등에 사용합니다.
절연 저항의 측정은 기기에 전원 전압을 가하지 않은 상태에서 실시합니다.
일반 저항계가 낮은 전압으로 저항을 측정하는 반면 절연 저항은 높은 전압을 가해 측정합니다.
측정에 필요한 전압은 절연 저항계 안에서 발생시키는데, 오래된 것은 수동 발전기를 사용하고 있었습니다.
현재는, 대부분의 절연 저항계가 내장하고 있는 전지에서 인버터를 사용해 높은 전압을 발생시키고 있습니다.
측정 전압이 높으면 측정 시 감전의 위험이 있습니다.
절연저항을 측정할 때는 절연성이 좋은 굵은 테스트봉(프로브)을 사용함과 동시에 한쪽은 클립방식으로 측정하는 곳을 잡고 나서 전압을 발생시켜 측정합니다.
쇼트해도 감전에 의해 사망할 정도의 전류가 흐르지 않도록 배려하고는 있지만, 전격에 의한 충격은 있기 때문에, 통상의 테스터에서 사용하는 테스트봉(프로브)을 유용하는 것은 위험합니다.이런 일은 절대 하지 마세요.
또, 전압을 DC100[V], DC250[V], DC500[V], DC1000[V]등으로 변환되는 것 외에 전압계나 도통 체커등의 기능을 가지고 있는 것도 있습니다.
절연 저항 측정의 목적
핸디형 절연저항계는 공장이나 빌딩 등에서 사용되는 전기기기·부품 및 전기시설의 장기간 사용 시 절연열화에 의한 감전이나 누전 등의 위험성을 예방하기 위해 사용합니다.
1의 그림과 같은 구조의 전기기기·설비에서는 충전부와 비충전부 간의 절연이 열화됨으로써 지락과 감전의 우려가 있습니다.
2의 그림과 같이 2개 이상의 충전부 간 절연이 열화되면 단락의 우려가 있습니다.
절연 저항 값은 높을수록 절연 효과가 높다는 것이 됩니다.
절연저항계에 의한 절연저항측정에서는 절연저항계가 인가하는 전압값과 그 대상에 따라 절연저항계가 가지고 있는 인가전압값(정격측정전압값)을 선택해야 하므로
단레인지 절연 저항계: 하나의 정격 측정 전압만 발생할 수 있는 절연 저항계
다레인지 절연 저항계: 2개 이상의 정격 측정 전압을 발생할 수 있는 절연 저항계
가 있습니다.
또한그정격 측정 전압 조합도 절연저항계에따라 다양하므로 작업 용도에따라 최적의 조합 절연저항계를 선택해야합니다.
*절연 저항 측정치의 판정 기준
300V이하의 대지전압 150V이하: 0.1MΩ
300V이하의 대지전압 150V 초과: 0.2MΩ
300V 초과 : 0.4MΩ
단 신설 시의 절연 저항값은 1MΩ 이상이 바람직하다. 라고 쓰여 있습니다.
절연저항계 절연저항 측정원리

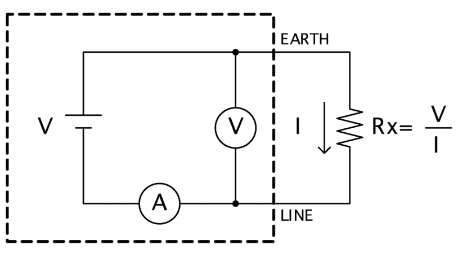

측정대상인 절연저항 Rx는 측정대상에 전압V를 인가, 이때 측정대상에 흐르는 누전류I와 인가전압V를 측정하여 (인가한 전압V)/(누전류I)에서 구하고 있습니다.
절연 저항계 저저항 측정원리
측정대상인 저항Rx는 측정대상에 전류I를 인가, 측정단자간에 발생하는 전압V를 측정하여 (단자간 전압V)/ (인가한 전류I)에서 구하고 있습니다.
절연 저항계 PVΩ 측정 원리
측정대상의 저항Rx는 측정대상에 전압V를 인가하고 이때 측정대상에 흐르는 누전류I와 인가전압V를 측정하여 (인가한 전압V)/(누전류I)에서 구합니다.
(측정 대상 발전에 의한 전압값과 전류값을 감산하고 있습니다.)
