폴라로식 산소 센서에 대해서

폴라로식 산소 센서에 대해서

측정 원리(폴라로식 산소 센서)

​

특징

*격막, 전해액 교환 타입.격막, 전해액을 교환하여 반복 사용할 수 있어 경제적입니다.

*알코올 가스등의 가연성 가스가 공존하고 있어도, 측정할 수 있습니다.

*직접 물에 넣어 용존산소를 계측할수 있으며 고장이 적습니다.

​

측정 원리

폴라로식 산소 센서 구조

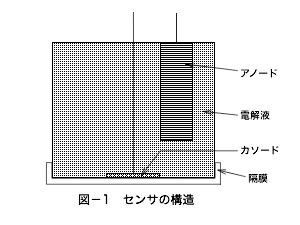

센서의 구조를 그림-1에 나타냅니다.

​

격막식 폴라로그래프식 산소센서는 귀금속(금 등)의 음극과 은-염화은형 참조전극의 애노드로 한 쌍의 전극을 구성하여 전해액을 채운 용기 내에 두고 가스투과성 막(격막)으로 외부와 차단합니다.

격막을 투과해 온 산소는 음극으로 이동 반응에 의해 수산화물 이온(OH-)으로 환원됩니다.



또, 애노드측에서는 이동의 산화 반응이 일어납니다.

외부에서 전압을 가해 산소를 환원시키고 그 때 발생한 전류를 측정함으로써 산소 농도를 구합니다.



폴라로식산소센서의 수명의 원인으로는

​

1) 격막의 흠집이나 찢어짐

2) 전해액의 증발

3) 전해질의 소모

4) 애노드 오염

5) 음극 오염의 원이 있습니다.

​

일반적인 폴라로식 산소센서의 약점

​

폴라로식 산소 센서의 경우 전해액 속의 전해질이 소모되기 때문에 갈바니식 산소 센서에 비해 전해액의 교환 빈도가 증가합니다.

그 때, 격막 교체 작업도 필요하며, 이 작업은 미묘한 접착 방법의 차이로 센서의 성능이 좌우되는 어려운 작업입니다.

전해액을 자주 교체해야 하는 폴라로식 산소센서에 있어서 막의 교체 작업이 어려운 점은 작업자가 다루기 어려운 점이었습니다.
