BK-100-1H 설치형 pH측정기 셋트, pH 자동제어공정

GR-1 카다로그 (3).pdf

0.18MB

BK-100 카다로그.pdf

0.13MB



· 제 품 특 징

· 모  델  명 : BK-100-1H

· pH측정기 셋트

· 재연성과 정확성이 뛰어남, 반응속도가 빠름

· 측 정 범 위 : 0.0 ~ 14.0  pH

· 온 도 : 0 ~ 60℃

· 케이블 길이 : 5M

· 품질보증기간 1년





 · 제 품 기 능

· BK-100 시리즈는 직접 전극에서 신호를 받아 직독할 수 있는 Panel 취부용 Digital pH 컨트롤러 입니다.

· 현장 요구에 맞는 다양한 pH 전극들과 호환가능

· 현재의 수처리시설에서 요구되어지는 연속적이고 안정적인 측정값을 출력 가능

· Large 7- Segment 8Digit & Status LED

· Isolated 4~20mA DC 출력.



· 자동 및 수동 온도보상(1000Ω)

· 자동 버퍼인식에 의한 자동교정 및 수동교정.

· 세정을 위한 접점 출력 및 출력 시그널 홀딩 기능.

· SPDT Switching 4 Relay(BK-110) or 2 Relay(BK-100) Include.



· 적 용 분 야



· 공업용 현장, 수영장, 양어장,도금산업, 의료, 제약, 미생물, 효소, 단백질, 인쇄업, 농업, 하수처리장 등



· 구 성 내 역

· pH Controller: BK-100

· pH 센서: GR-1(일본정품)

· 내부보충액: KCL 3.3MOL

· 1m PP홀더: HR-1000

· pH 케이블: 20m

· 중계박스: BCB-100B

· Holder Bracket(L형): BRK-100G

· pH 4.01 Buffer Solution( 500ml )

· pH 7.00 Buffer Solution( 500ml )

· 한글 사용설명서



* pH 케이블 ( 1m , 3m, 5m, 10m, 20m, 30m 선택가능 )

* pH 측정기 출고시 pH표준용액으로 교정 후 출고 됩니다.

* 강알칼리성 샘플 사용시 반드시 담당자와 센서 보증기간 협의하셔야 합니다.

( 사전 협의가 없을 경우 전극에 대한 사용 보증이 불가 합니다. )

· BK-100 제 품 사 양

품       명			pH Controller
모       델			BK-100	BK-110	BK-110RS
측정 범위		pH	0 ~ 14.00 pH
		온도	0 ~ 100.0 ℃
정 밀 도			0.5% F.S. (pH)
재 현 성			0.5% F.S. (pH)
사용 온도			-5℃  ~  45℃
사용 습도			90 % RH 이하
온도 보상			0 ~ 100℃
센서 교정			2점 수동 및 3점 자동 교정
응답성			30 sec. 이내
전원			AC 85V ~ 250V AC 50/60HZ
출력	아날로그출력1		4~20mA Isolation	4~20mA Isolation	4~20mA Isolation
	아날로그출력2		ㅡ	4~20mA Isolation	ㅡ
	통신출력		ㅡ	ㅡ	RS-485
릴레이출력			2RELAY SPDT AC 250V3A MAX	4RELAY SPDT AC 250V3A MAX	4RELAY SPDT AC 250V3A MAX
소비전력			약5 VA
외함재질			외함: STEEL
			전면: ABS
			키패드: Menbrane
크기			96 * 96 mm 깊이 110mm
중량			약 0.5kg



· GR-1 전 극 사 양

품명	GR-1 보충형 pH 전극(Electrode)
측정원리	유리전극 방식
측정범위	0.00 ~ 14.00 pH
사용온도	0 ∼ 60 ℃
사용압력	0 ~ 0.5 Bar (atm.)
비교전극	Ag / AgCl
Zero point	pH 7.00 ± 0.3 (/ ± 20 mV)
Slope	95% 이상 (pH 4, pH 7 Buffer에서)
반응시간	10 sec 이내 90% 반응 (@ 25℃)
내부 보충액	3.3 M KCl 보충형
온도센서	없음
침적부 재질	유리 / Glass Body
크기	12(Ø) × 120(L) mm
기본케이블	5 m / Spade Lugs (2 EA)



· 본 체 도 면

· 전 극 도 면

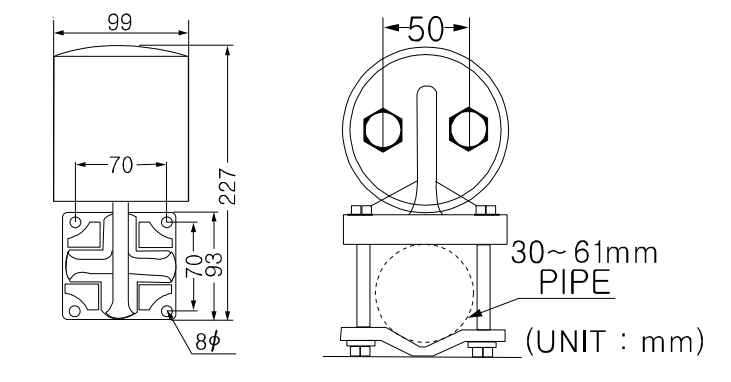

· 중 계 박 스 도 면

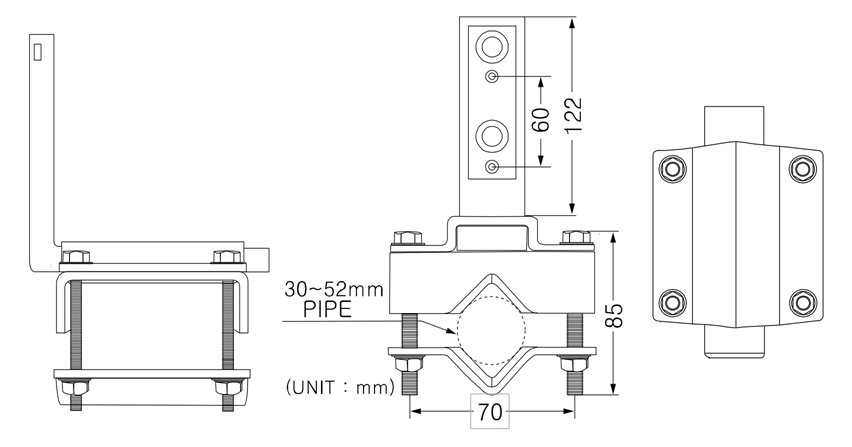

· 브 라 켓 도 면
