JH-96-SpH10 설치형 pH 측정기 오,폐수처리장,상수도 pH 자동제어공정

제 품 특 징



· 모델명 : JH-96-SpH10

· JB-SpH10 무보충형 pH전극

· 3/4" NPT 침적 및 배관삽입형 pH 전극

· 측 정 범 위 : 0.00 ∼ 14.00pH

· 측 정 온 도 : 0 ∼ 60 ℃

· 케이블 길이 : 10m

제 품 기 능



· JH-96 시리즈는 직접 전극에서 신호를 받아 직독할 수 있는 Panel 취부용 Digital pH 컨트롤러

· 현장 요구에 맞는 다양한 전극들과 호환 가능



· LED 경보 표시 작동으로 빠른 동작 인식 가능

· 자동세척장치 연결 접점 제공 및 세척주기 컨트롤 가능

· 상. 하한 설정, ON/OFF 제어 및 알림 표시

· 제품 사이즈 96 X 96 X 145mm (H x W x D)

· 기본 4~20mA 아날로그 출력 및 RS485 (MODBUS RTU ) 디지털 통신출력 제공(JH-96RS)

· 수처리시설에서 요구되어지는 연속적이고 안정적인 측정값을 출력 가능

· 자동온도보상 회로(1000Ω)를 내장하고 있어 더욱 정밀한 측정을 보장









적 용 분 야







· 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장, 측정공업, 생물, 제약, 음료, 식료품현장의 pH를 지속적으로 측정하고 조절가능







구 성 내 역

· JH-96 pH 본체 1ea

· JB-SpH10 pH전극(10m) 1ea

· pH7.00 buffer solution(500ml) 1ea

· pH4.00 buffer solution(500ml) 1ea

· 사용설명서(한글. 영문)



* 온도센서가 포함된 pH Electrode 적용시 가격이 변동될 수 있습니다.

=> 센서보증 관련내용은 사전에 영업직원과 반드시 통화하셔야 합니다.



본 체 사 양



모 델 명		JH-96	JH-96RS
측정 항목		pH / ORP(mV) / 온도
범위	pH	-2.00 ~ 16.00pH
	ORP	-1999 ~ 1999mV
	온도	-30.0 ~ 130.0C
분해능	pH	0.01pH
	ORP	1mV
	온도	0.1C
정확도	pH	±0.01 ± 1 Digit
	ORP	±0.1% ± 1 Digit
	온도	±0.2°C ± 1 Digit
온도 보상		자동 온도 보상 : PT1000 / NTC30K
		온도 모드에서 온도 수정 가능
교정 모드		Single, two, three points 교정; User defined、Default Tech、NIST 교정 용액
사용 온도		0 ~ 50C
보관 온도		-20 ~ 70C
입력 임피던스		> 1012 Ω
디스플레이		Large backlit LCD display, 백라이트 AUTO / ON / OFF 가능
출 력1		Isolation-programming 4~20mA corresponding to pH value, maximum load 500Ω
출 력2		Isolation-programming 4~20mA corresponding to pH value, maximum load 500Ω
통신 인터페이스		—	RS-485( MODBUS RTU )
릴레이	접점 출력	RELAY ON/OFF ，240VAC 0.5A Max.
	설정	Set of two independent HI/LO Control point , Hysteresis setting
세 정		—	접점제어출력，ON 0 ~ 9999초/ OFF 0 ~ 999.9시간
보호 등급		IP65
설치 방법		벽 / 파이프 / 패널
크 기		96 mm x 96 mm x 145 mm (H x W x D)
Cut Off 치수		91 mm x  91 mm (H x W)
무 게		0.4Kg
전 원		100V ~ 240VAC±10%，50 / 60Hz



전 극 사 양

모델명	JB-SpH10
pH범위	0.00 ~ 14.00pH
사용 온도	0 ~ 60 ℃
사용 압력	0.3Mpa 이하
배관 연결부	3/4" NPT
삽입 깊이	S400: 22 mm
케이블 길이	기본 10m (연장 옵션)



제품 도면

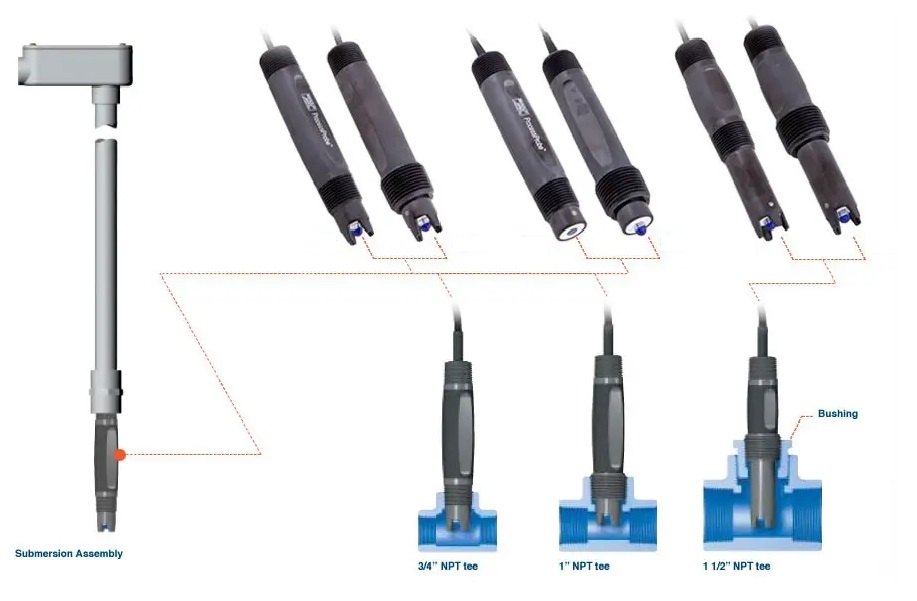

추가 악세서리
