듀로메터(고무경도계) 측정시 주의사항들

듀로메터(고무경도계) 측정시 주의사항들

측정상의 주의

1. 온도·습도는 측정치에 영향을 미칩니다.

2. 시료의 상태는 표면이 평활하고 불균형, 오히려 굴곡 등이 없는 것이 필요합니다.

3. 같은 장소를 계속 측정하면 지시는 낮아집니다.하나의 시료에서 여러군데 측정하는 경우는 전의 포인트에서 6㎜이상 떨어진 곳에서 재어 주세요.또 시료의 가장자리에서 12밀리 이상 안쪽에서 측정하는 것도 국내외의 규격에 제시되고 있습니다.

4. 듀로 미터의 시료에 대한 강요 속도는 측정치에 영향을 미칩니다.빨리 누르면 지시는 높고, 느리면 낮게 나오기 때문에 가능한 한 일정 속도로 밀어 붙이도록 하십시오.특히 강압 직후부터 지시가 강하되는 현상을 나타내는 시료의 경우 이 점에 유의할 필요가 있습니다.

5. 타입 A듀로 미터에서는 시료의 두께는 6㎜이상으로 되어 있습니다.

​

*참고

듀로미터는 다른 많은 경도 시험과 마찬가지로 표준화된 가압기 발에 주어진 힘에 의해 만들어진 재료의 움푹 들어간 깊이를 측정한다. 이 깊이는 재료의 경도, 점탄성 특성, 압착기 발 모양 및 시험 지속시간에 따라 달라진다. ASTM D2240 내구성계는 주어진 시간 후 초기 경도 또는 경사도를 측정할 수 있다. 기본 시험은 충격 없이 일관된 방식으로 힘을 적용하고 경도(삽입 깊이)를 측정해야 한다. 시간적 경도를 원하는 경우 필요한 시간 동안 힘을 가한 후 읽는다. 시험 대상 재료의 두께는 최소 6mm(0.25인치)여야 한다.[3]

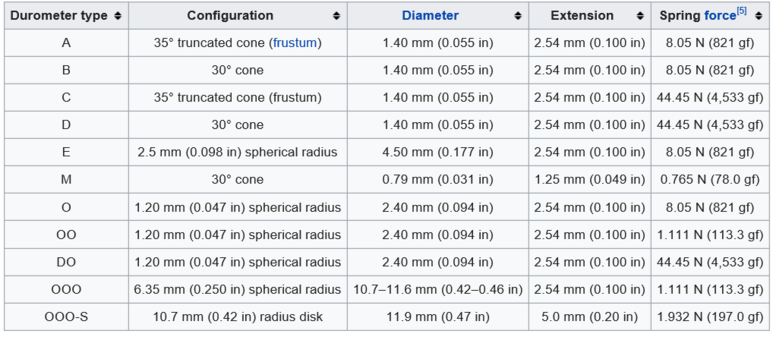

ASTM D2240 표준은 특정 스프링 힘 및 인덴서 구성의 조합을 사용하여 12개의 서로 다른 내구성 척도를 인식한다. 이러한 척도를 듀로미터 유형이라고 적절하게 지칭한다. 즉, 듀로미터 유형은 특정 척도를 결정하도록 특별히 설계되었으며, 척도는 듀로미터와 별도로 존재하지 않는다. 아래 표에는 유형 R.[4]을 제외하고 이러한 유형 각각에 대한 세부 정보가 수록되어 있다.

참고: R형은 진정한 "유형"이 아닌 명칭이다. R 명칭은 직경이 18 ± 0.5 mm(0.71 ± 0.02 인치)인 압착기 발 지름(반경의 경우 R을 나타내며, 스프링 힘 및 인입자 구성은 변경되지 않음)을 지정한다. R 명칭은 M형을 제외하고 모든 D2240 유형에 적용된다. 여기서 R 명칭은 xR로 표시되며, 여기서 x는 D2240 유형(예: aR, dR 등)이며, R 명칭은 운용 스탠드의 사용도 의무화한다.[4]

​

DIN ISO 7619-1 표준에 따라 충족해야 하는 조건과 절차는 다음과 같다.

쇼어 A를 측정하기 위해, 쇼어 D의 경우 발이 재료의 표면을 관통한다.

시험을 위한 재료는 시험 전 적어도 1시간 전에 실험실 기후 저장소에 있어야 한다.

측정시간은 15초 입니다.

힘은 쇼어 A의 경우 1kg +0.1kg, 쇼어 D의 경우 5kg +0.5kg이다.

다섯 가지 측정을 해야 한다.

듀로미터의 교정은 경도가 다른 탄성체 블록으로 일주일에 한 번이다.

​

경도의 최종 값은 재료에 15초 동안 도포한 후 인덴서의 깊이에 따라 달라진다. 인덴서가 재료에 2.54mm(0.100인치) 이상 침투할 경우, 그 척도에 대한 듀로미터는 0이다. 만약 그것이 전혀 침투하지 않는다면, 그 척도에 대한 듀로미터는 100이다. 이 때문에 복수의 척도가 존재한다. 그러나 경도가 <10 °Sh> 또는 <90 °Sh>인 경우에는 결과를 신뢰할 수 없다. 측정은 인접 스케일 유형으로 다시 수행해야 한다.

​

듀로미터는 치수가 없는 수량이며, 한 척도의 재료 내구성계와 다른 척도의 내구성계 또는 다른 경도 시험에 의해 단순한 관계가 없다.[1]

공통재료의 쇼어 내구성계
