PH-3110-S400N 인라인 pH측정기 침적 및 삽입형 삽입 깊이 22mm pH전극

PC-3110_카다로그.pdf

0.51MB

제 품 특 징



· 모델명: PH-3110-S400N

· 측정범위: 0.00pH ~ 14.00 pH

· 삽입 또는 침적형(pH센서)

· 온도 미보상 :  0 ∼ 105 ℃

· 아날로그 출력(pH,온도)

· 케이블길이: 7m



제 품 기 능



· 자동 감지 백라이트 및 명암 설정 기능

· 텍스트 및 그래픽 일러스트레이션, 명확한 기호표시

· 다중 교정, 기술 및 NIST 버퍼 자동 인식

· 최대 3 점 보정 및 선형 회귀에 의해 계산 된 보정 라인, 마지막 보정 데이터 표시 가능

· 암호 및 다중 키 설계 보안 강화 기능

· 자동 온도 보상, NTC30K 또는 PT 1000 온도 센서로 측정 가능

· DC 0/4 ~ 20mA에서 절연 전류 출력 2 세트, 최대. 부하 500Ω

· Hi/Lo, Hi/Hi, Lo/Lo 선택 가능 프로그램 가능한 2 개의 접점 출력가능

· 연속 샘플 측정은 안정성을 향상시키는 평균 기능

· 설정한 시간 간격으로 자동 센서 청소 기능

· LED 표시 경보 또는 세척 상태 신호 표시









적 용 분 야







· 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장, 측정공업, 생물, 제약, 음료, 식료품현장의 pH를 지속적으로 측정하고 조절가능





구 성 내 역

· PH-3110 본체 1ea

· S400-RT330-M23FF  pH전극 1ea

· 4.01PH 표준용액 500ml  1ea

· 7.00PH 표준용액 500ml  1ea



· 사용설명서



* 센서 케이블 연장시, 연장케이블및 중계박스 별도

* 침적형 사용시 홀더 및 홀더 브라켓 별도

* 표준시약은 사전 예고없에 시약 공급(제조사)처 및 용량이 변경될 있습니다.

* 센서보증 관련내용은 사전에 영업직원과 반드시 통화하셔야 합니다.



본 체 사 양



모 델 명		PC-3110	PC-3110RS
측정 범위	pH	-2.00 ~ 16.00pH
	ORP	-1999 ~ 1999mV
	온도	-30.0 ~ 130.0 ℃
분해능	pH	0.01 pH
	ORP	1 mV
	온도	0.1 ℃
정밀도	pH	± 0.01 pH ( ±1digit)
	ORP	± 0.1%( ±1digit)
	온도	± 0.2 ℃( ±1digit)
온도보상		PT-100(Standard) Automatic with NTC 30Kohm or PT-1000(Option)
동작온도		0 ~ 50℃
보관온도		-20 ~ 70℃
입력임피던스		> 1012 Ω(for pH/ORP)
디스플레이		Large LCM with auto-sense backlight and contrast function
		Text mode	Text,Chart,max.load500ohm
아날로그출력1		Isolated DC 0/4~20mA corresponding to pH/ORP, max.500Ω
아날로그출력2		Isolated DC 0/4~20mA corresponding to Temp., max. load 600Ω	기능없음
시리얼인터페이스		기능없음	RS-485(MODBUS RTU or ASCII)
Logbook		기능없음	50 data records
교정모드		Any,Tech & NIST,Three points	Any,Tech,NIST&Custom definition buffer setting table Five points
접점	Contact	240VAC, 0.5A max. (recommend)
	Activate	Hi/Lo, Hi/Hi, Lo/Lo two limited programmable, ON/OFF
세정	Contact	240VAC, 0.5A max. (recommend)
	Time	ON:0~99min.59sec. OFF:0~999 hours59min.
설치방법		Wall or pipe or panel mounting
전원		100~240VAC±10%, 9W max. , 50/60 Hz
크기		96mm × 96 mm × 132 mm (H×W×D)
Cuf off 치수		93 mm x 93 mm (H x W)
중량		0.5 kg
Certification		IP65(NEMA4) CE



전 극 사 양



품명	무보충형 pH 전극 S400-RT330-M23FF
측정원리	유리전극 방식
측정범위	0.00 ~ 14.00 pH
사용온도	0 ∼ 105 ℃
사용압력	0 ~ 10 Kgf/cm2
비교전극	Ag / AgCl
침적부 재질	Ryton, Teflon & Glass
크기	22.2(Ø) × 150(L) mm
배관연결부	3/4 NPT
기본케이블	7 m

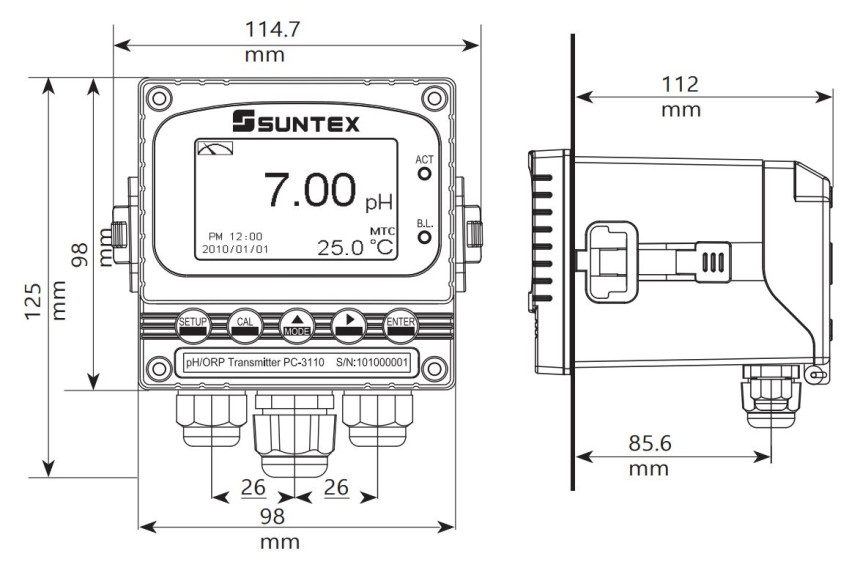

제품 도면

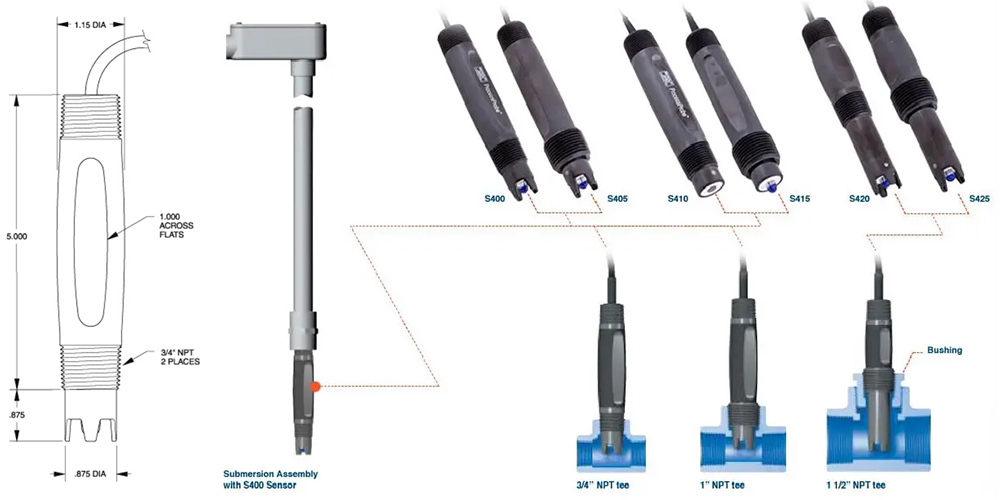

센 서 도 면

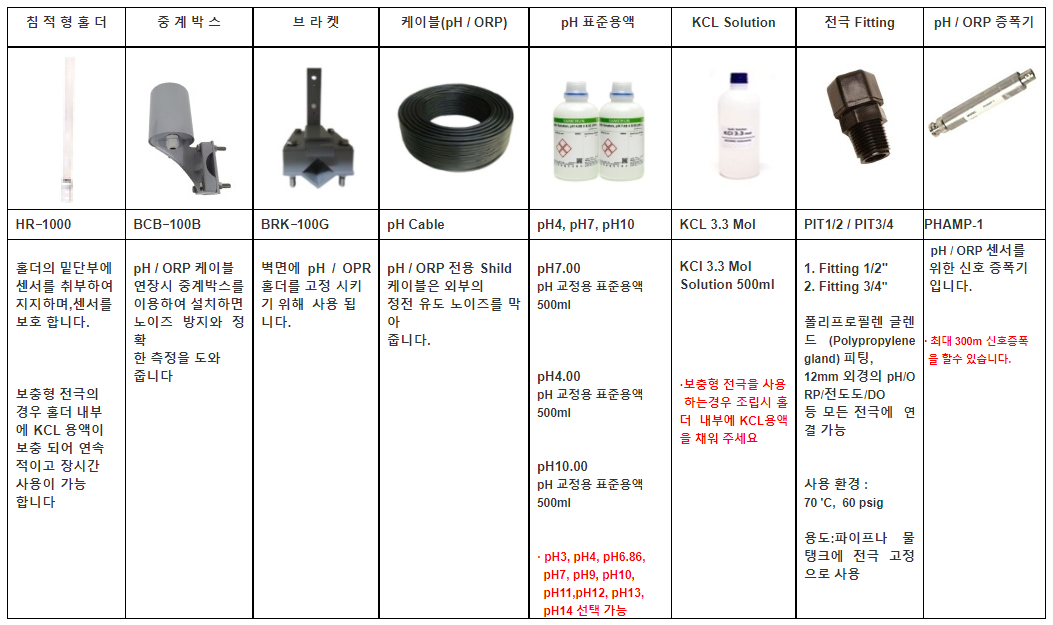

추가 악세서리

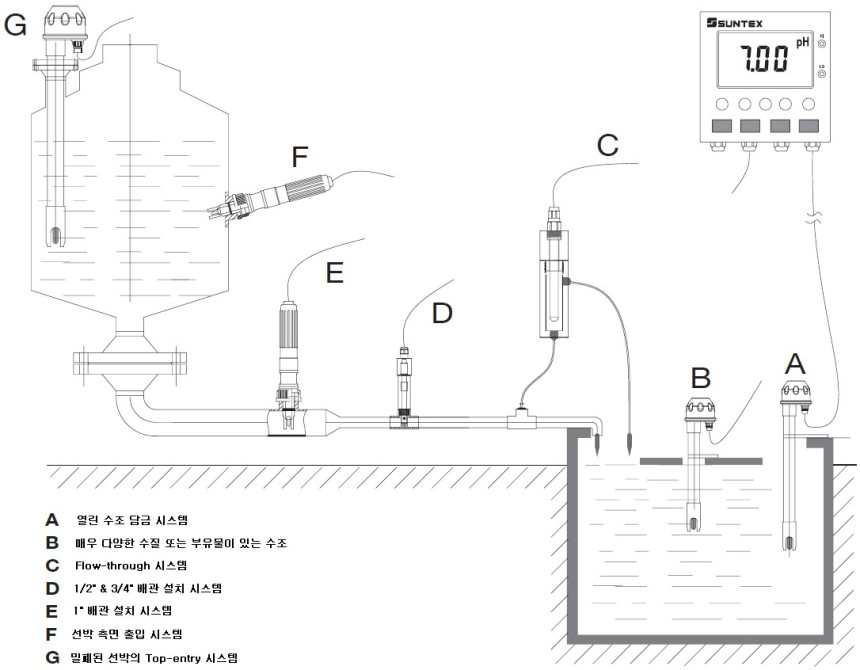

pH 측정 시스템 구성 방법
