pH-2000P-S410GT Flat type pH측정기 침적, 배관삽입형 pH 전극

제 품 특 징



· 모델명 : pH-2000P-S410GT

· 무보충형 pH 전극 S410-GT17D-N23FB

· Flat type (센서)

· 3/4인치 삽입형 또는 침적형 (센서)

· pH/온도 4-20mA 동시출력

· 온도 보상 타입 ( 0 ∼ 105 ℃ )

· 측 정 범 위 : 0.00∼ 14.00 pH

· 사 용 압 력 : 10 bar

· 케 이 블 길 이 : 7m



제 품 기 능





· 자동제어공정에 이상적으로 적용할 수 있도록 On/Off, Proportional, or PI (Proportional integral control) 기능을 사용가능.

· 교정 중 에러를 방지할 수 있도록 교정용액 자동인식 기능을 내장하고 있음.

· 액접지(solution ground)를 사용할때의 전기적인 노이즈를 제거할 수 있는 대칭모드를 지원. 어두운 곳에서도 쉽게 판독이 가능한  Backlit Display 적용.

· AC 85 to 250 VAC 사용가능한 프리볼트적용. NEMA 4X 보호등급 채택함으로 다양한 산업환경에 사용이 가능합니다.

· pH/ORP와 temperature의 0-20/4-20mA Output 2개의 아날로그출력 지원.

· 자동전극세척을 위한 Relay 세척주기/지속시간 설정가능

· 일반 유리 전극 및 Antimony(안티몬-플루오르화수소 HF의 수용액적용)전극을 사용 가능, 넓은 LCD 창을 적용 pH/ORP, temperature 동시 표시

· 자동온도보상을 위한 온도 전극 Pt100/Pt1000 설정 기능 내장

· Liquid Ground(matching pin 적용시)에 의한 안정적인 측정





적 용 분 야

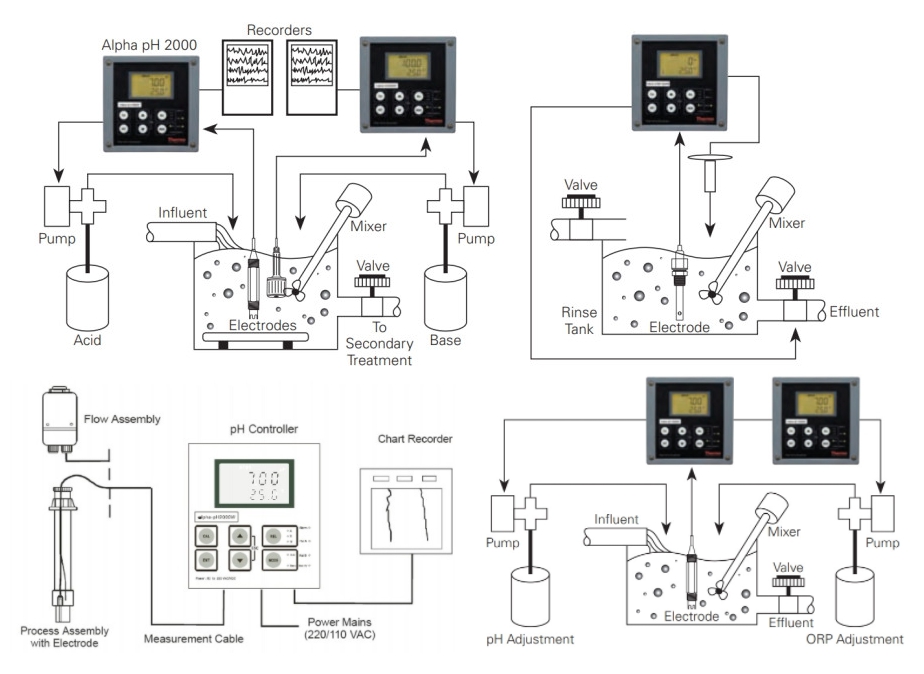

· 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장, 측정공업, 생물, 제약, 음료, 식료품현장의 pH를 지속적으로 측정하고 조절가능





구 성 내 역



· TSPHCTP2000P pH Meter

· S410-GT17D-N23FB pH 전극

· pH 7표준용액(500ml) : pH7.00

· pH 4.00 표준요액(500ml) : pH4.00

· 한글 설명서



* 홀더 및 홀더브라켓 별도(침적형 사용시)

* 케이블 연장가능(연장시 케이블 및 중계박스 추가 구매필요)

* 센서 보증 불가 (일반적인 현장 조건 및 샘플이 아닌 특수한 샘플조건)

* 온도센서가 포함된 pH Electrode 적용시 가격이 변동될 수 있습니다.

=> 센서보증 관련내용은 사전에 영업직원과 반드시 통화하셔야 합니다.



본 체 사 양

품 명	pH Controller
pH 측정범위	- 2.00 ∼ 16.00 pH
분해능/정밀도	0.01 pH / ± 0.01 pH
pH 완충용액(옵션)	pH 1.01, 4.01, 6.86, 7.00, 9.00, 9.18, 10.01
pH 교정 포인트	2 점
ORP 측정범위 (%/mV)	0 ∼ 100%; -1000 ∼ + 1000 mV
분해능/정밀도	0.1% Full Scale / 1 mV & ± 2 mV
온도측정범위	- 9.9 ∼ 125.0 °C
분해능/정밀도	0.1 °C / ± 0.5 °C
온도 전극(자동온도보상용)	PT100/PT1000
제어동작 설정	Off (Monitoring); Proportional Integral (PI); Proportional (Pulse Length or Pulse Frequency)
Pickup/Dropout Delay	0 ∼ 2000 seconds
전극 타입 설정	Glass/Antimony
전극 신호 입력	Asymmetrical / Symmetrical
pH 출력(DC 4-20mA)	Scaleable (pH 1 ∼ 14)
릴레이 No Maximum Voltage Maximum Current High/Low Hysteresis Band	2 SPDT; 1 Alarm 250 VAC 3A; 0.1 to 1.0 pH; 10 to 100 mV
경보설정	Lo/Lo; Lo/Hi; Hi/Lo; Hi/Hi (선택가능)
세척 주기/지속시간 설정	0.1 ∼ 199.9 시간 & 1 ∼ 999 초
전원	80 ∼ 250 VAC/DC, 48 to 62 Hz
사용환경	0 ∼ 40℃ / 80%RH 이하
크기	96 x 96 x 180 mm
보호등급	Front panel IP54
중량	550g



전 극 사 양

​

품명	무보충형 pH 전극(Electrode)
측정원리	유리전극 방식
측정범위	0.00 ~ 14.00 pH
온도센서	PT100
사용온도	0 ∼ 105 ℃
사용압력	150 psig at 100 ℃
비교전극	Ag / AgCl
침적부 재질	Ryton, Teflon & Glass
배관연결부	3/4 NPT, 삽입깊이 12.7mm,평면헤드
기본케이블	7 m



제품 도면
