제 품 특 징
· 모 델 명: PC-502-GR-1
· 측 정 범 위: 0.00pH ~ 14.00 pH
· Panel Mounting
· 침적형센서 사용
· 측 정 범 위 : 0.00 ∼ 14.00pH
· 측 정 온 도 : 0 ∼ 60 ℃
· 케 이 블 길 이 : 5m
제 품 기 능
· 자동 감지 백라이트 및 명암 설정 기능
· 내부액 무보충 / 더블 정션형 pH 전극 MK 형 라인업
· 기공성이 뛰어나 오염에 강한 도너츠형 세라믹 액 부위 MK 형
· 압력 밸런스 구조 형식에서 수압에 강한 pH 전극 MK 형
· 측정값을 운전 관리상의 값에 맞추는 측정 값 시프트 기능
· 보수 점검시 전송 출력 및 접점 출력 홀드 기능
· 히스테리시스 설정 기능, 평균화 작업 기능 첨부
적 용 분 야
· 수처리시설, 하수처리시설, 폐수처리장, 생산공정등
구 성 내 역
· PC-502 본체 1ea
· GR-1 보충형 pH전극 (5m 케이블) 1ea
· 1m PP 홀더 1ea
· Holder Bracket (PVC) 1ea
· 4.01PH 표준용액 500ml 1ea
· 7.00PH 표준용액 500ml 1ea
· 사용설명서
* 센서 케이블 연장시, 연장케이블및 중계박스 별도
* 침적형 사용시 홀더 및 홀더 브라켓 별도
* 표준시약은 사전 예고없에 시약 공급(제조사)처 및 용량이 변경될 있습니다.
* 센서보증 관련내용은 사전에 영업직원과 반드시 통화하셔야 합니다.
본 체 사 양
| 모델 |
PC-502 |
표시 |
LED 빨강 3.1 / 2 자리 |
측정 범위 |
0.00 ~ 14.00 |
전송 출력 |
DC4 ~ 20mA (절연) 부하 저항 500Ω 이하 0.00 ~ 14.00 (공장) 확장 기능 (1pH 간격으로 임의 범위 설정 가능) |
접점 출력 |
상한, 하한 각 a, b 접점 (무전압), 접점 용량 AC 240V/1A 이내 히스테리시스 설정 기능 |
홀드 출력 |
보수시 외부 접점 신호 입력에 의해 전송 출력 및 접점 출력을 홀드 |
측정 값 변화 |
시프트 폭 : ± 1pH 이내 (측정 값을 운전 관리상의 값에 맞추는 기능) |
온도 보상 |
1kΩ 고정 저항 표준 첨부 (출하시), 온도 보상 첨부 pH 전극 사용의 경우는 자동 온도 보상 (1kΩ) |
교정 기능 |
2 점 수동 교정 (표준액 pH7와 pH4 또는 pH9) |
전원 전압 |
AC85 ~ 240V까지 프리 입력 50/60Hz |
소비 전력 |
약 7VA 이하 |
주변 조건 |
온도 : 0 ~ 45 ℃, 습도 : 85 % RH 이하 |

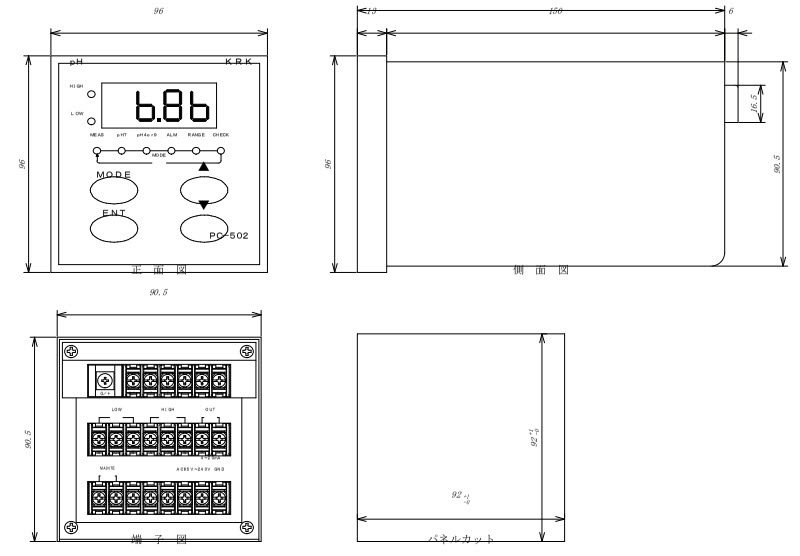

외형 치수 |
96 (W) × 96 (H) × 163 (D) |
무게 |
약 1.3kg |
전 극 사 양
| 모 델 명 |
GR-1 보충형 pH 전극(Electrode) |
| 측정원리 |
유리전극 방식 |
| 측정범위 |
0.00 ~ 14.00 pH |
| 사용온도 |
0 ∼ 60 ℃ |
| 사용압력 |
0 ~ 0.5 Bar (atm.) |
| 비교전극 |
Ag / AgCl |
| Zero point |
pH 7.00 ± 0.3 (/ ± 20 mV) |
| Slope |
95% 이상 (pH 4, pH 7 Buffer에서) |
| 반응시간 |
10 sec 이내 90% 반응 (@ 25℃) |
| 내부 보충액 |
3.3 M KCl 보충형 |
| 온도센서 |
없음 |
| 침적부 재질 |
유리 / Glass Body |
| 크기 |
12(Ø) × 120(L) mm |
| 기본케이블 |
5 m / Spade Lugs (2 EA) |
| Membrane Resistance |
150 MΩ 이하 |
| 측정조건 |
전도도율 : 200 μS/cm 이상 |
옵 션 항 목
| 모델 |
용도 / 내부액 / 액부위 |
압력 |
사용 온도 범위 |
온도 보상 저항 |
접액부 재질 |
GR-1 |
일반용 / 리필형 / 슬리브 |
상압 |
0 ~ 45 ℃ |
무 |
유리 |
GR-11 |
일반용 / 리필형 / 슬리브 |
상압 |
0 ~ 45 ℃ |
1kΩ |
유리 |
GR-1B |
고온용 / 리필형 / 슬리브 |
상압 |
0 ~ 80 ℃ |
무 |
유리 |
MK-1 |
일반용 / 무보충형 / 세라믹 |
압력 균형 |
0 ~ 45 ℃ |
무 |
PP |
MK-11 |
일반용 / 무보충형 / 세라믹 |
압력 균형 |
0 ~ 45 ℃ |
1kΩ |
PP |
GR-10A |
일반용 / 리필형 / 슬리브 |
상압 |
0 ~ 45 ℃ |
무 |
유리 |
